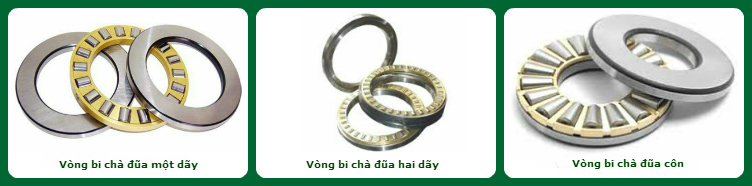

Vòng bi chà đũa (Cylindrical thrust roller bearing) được thiết kế với bi đũa côn hoặc không côn, giúp chịu lực dọc trục cao, sử dụng trong máy công nghiệp nặng như máy trục cán thép, máy nghiền đá xây dựng.
Vòng bi chà đũa một dãy
Vòng bi chà có kết cấu bao gồm vòng trên, vòng dưới và cụm con lăn – vòng cách đặt chính giữa. Vòng trên thường được lắp ghép chặt với trục và có vai trục tựa lên để truyền lực dọc trục từ trục qua ổ. Vòng dưới thường được lắp ghép chặt với thân ổ và tựa vào vai ổ để truyền lực dọc trục lên thân máy.
Vòng bi chà đũa hai dãy
Vòng bi chà hai dãy có 3 vòng đỡ trong đó vòng ở giữa được gắn cố định vào trục, hai vòng còn lại lắp cùng 1 vòng đế khác. Để tăng khả năng tự lựa ( chịu sự lệch tâm trục do sai số lắp ráp) một số vòng bi chà được chế tạo với đế dưới mặt cầu được lắp cùng 1 vòng đế khác.
Người ta thường sử dụng vòng cách làm bằng thép dập trong các ổ bi nhỏ hơn và vòng cách đồng gia công liền khối cho các vòng bi lớn hơn.
Ký hiệu quốc tế của loại vòng bi chặn trục thường có 5 chữ số, bắt đầu từ số 8.
